無源諧波濾波器設計原理解析

發布時間: 2024-08-02 20:16　　作者: 上海穩達　　來源: xxjinwang.com

在現代電力系統中，諧波污染已經成為影響電能質量的重要因素之一。無源諧波濾波器作為一種有效的諧波治理手段，其設計原理及應用技巧備受關注。無源諧波濾波器的設計原理究竟是什么呢？本文將為您一一揭曉。

讓我們了解一下諧波的產生及其危害。諧波是指電流或電壓波形中含有的非基波頻率的分量，通常由非線性負載（如變頻器、整流器等）引起。諧波的存在不僅會引起設備過熱、絕緣老化，甚至可能導致設備故障，還會引發系統諧振，增加損耗，影響供電可靠性。因此，治理諧波問題迫在眉睫。

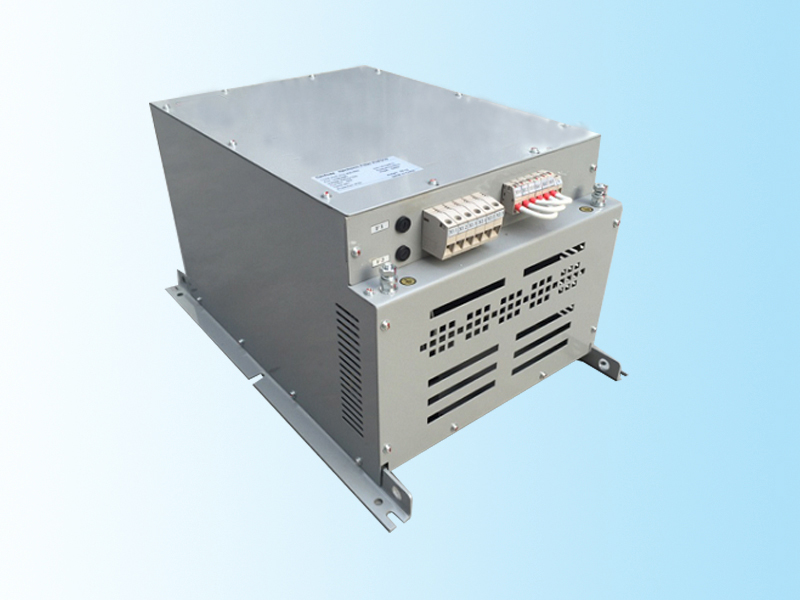

無源諧波濾波器（PassiveHarmonicFilter）作為一種重要的諧波治理手段，其核心原理是通過電感、電容和電阻元件組成的濾波網絡，對電力系統中的特定諧波頻率進行抑制。具體來說，無源諧波濾波器利用電感和電容的諧振特性，在諧波頻率處形成低阻抗路徑，從而將諧波電流引導入濾波器，并通過電阻元件將其耗散，達到抑制諧波的目的。

無源諧波濾波器的設計包括幾個關鍵步驟：

諧波分析與諧波源識別：首先需要對電力系統進行諧波分析，確定主要諧波源及其諧波含量。通過諧波分析，可以明確需要抑制的主要諧波次數，為濾波器設計提供依據。

濾波器類型選擇：根據諧波分析結果，選擇合適的濾波器類型。常見的無源諧波濾波器包括單調諧濾波器、多調諧濾波器和寬帶濾波器。單調諧濾波器通常用于抑制特定次數的諧波，而多調諧濾波器可以同時抑制多個諧波，寬帶濾波器則適用于諧波頻譜較寬的情況。

參數計算與元件選型：確定濾波器的類型后，需要計算濾波器的主要參數，如諧振頻率、品質因數等。諧振頻率通常選擇為需要抑制的諧波頻率，而品質因數則影響濾波器的帶寬和濾波效果。根據計算結果，選擇合適的電感、電容和電阻元件。

濾波器網絡設計：根據計算參數，將選定的元件組合成濾波網絡。濾波器網絡的設計需要考慮系統的電壓等級、功率容量及諧波負荷等因素，確保濾波器能夠在實際運行中有效抑制諧波。

性能測試與優化：設計完成后，需要對濾波器進行性能測試，驗證其濾波效果。根據測試結果，可能需要對濾波器參數進行調整和優化，以達到最佳的濾波效果。

無源諧波濾波器的設計不僅僅停留在理論計算和元件選擇上，還需要考慮其在實際應用中的安裝和維護。下面，我們將進一步探討無源諧波濾波器在實際應用中的一些關鍵要點。

首先是安裝位置的選擇。無源諧波濾波器通常安裝在諧波源附近，以便盡可能在源頭抑制諧波。為了避免濾波器與其他設備產生相互影響，應選擇電氣環境較為獨立的位置進行安裝。

其次是濾波器的容量配置。在設計濾波器容量時，需要考慮到系統的負荷變化和未來可能的負荷增長。容量配置不足會導致濾波效果不佳，而過大的容量則會增加成本。因此，合理的容量配置對于濾波器的經濟性和有效性至關重要。

再次是濾波器的熱管理。由于無源諧波濾波器在運行過程中會產生熱量，因此需要采取適當?shù)纳岽胧?，確保濾波器在安全溫度范圍內工作。常見的散熱措施包括自然冷卻、強制風冷和液冷等。

無源諧波濾波器在設計過程中還需要考慮系統阻抗匹配。濾波器的阻抗特性應與系統阻抗相匹配，以避免系統諧振的發生。系統諧振會導致諧波電流放大，反而增加諧波污染，對電力系統產生更大的危害。

在日常運行和維護中，對無源諧波濾波器的定期檢查和維護也是必不可少的。定期檢查濾波器的運行狀態，及時發現并解決可能存在的問題，確保濾波器始終處于良好的工作狀態。對于濾波器的關鍵元件，如電容器和電感器等，應定期進行檢測和更換，以保證其濾波效果和使用壽命。

無源諧波濾波器作為一種重要的諧波治理手段，其設計原理和應用技巧對于電力系統的穩定運行至關重要。通過合理的設計和科學的維護，可以有效地抑制諧波，提高電能質量，保障電力系統的安全可靠運行。

希望本文對您了解無源諧波濾波器的設計原理有所幫助。如果您在實際應用中遇到任何問題，歡迎隨時與我們交流，我們將竭誠為您提供專業的技術支持和服務。
