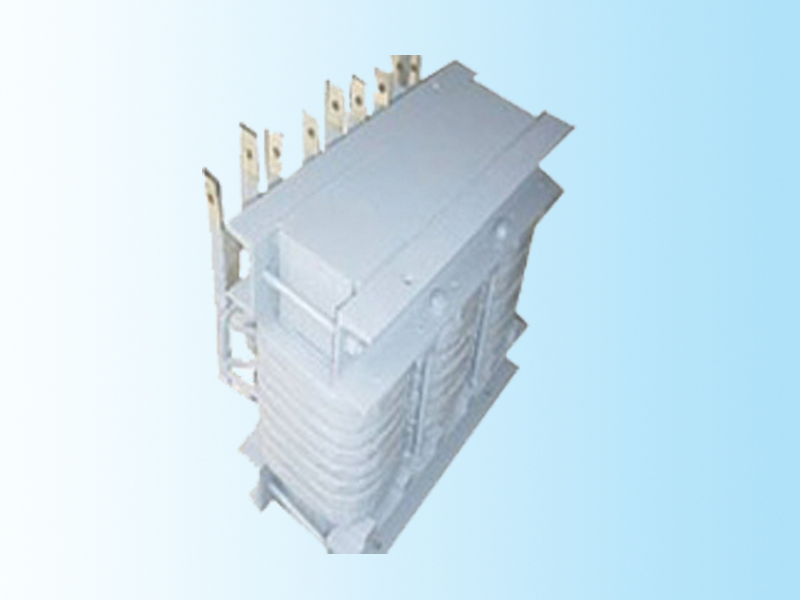

QZB系列自耦減壓起動變壓器

發布時間: 2020-07-20 14:41　　來源: xxjinwang.com

       QZB起動變壓器適用于交流50Hz~60Hz，額定電壓380V、660V、1000V或220V的產品可定制)，額定輸出功率500kW及以下的三相鼠籠型感應電動機，作不頻繁操作條件下的降壓起動，利用變壓器降壓的特點，降低電動機的起動電流，以改善電動機起動時對輸電網絡的影響。

      1、本自耦變壓器安裝在自耦起動柜的主要元件，電壓為220V、380V、660V、1000V等以下電壓，頻率50Hz~60Hz,功率為800千瓦及以下的三相鼠籠感應電動機作為降壓起動之用。

      2、自耦變壓器是一種單圈式變壓器，一、二次側共同用一個繞組繞制，其變壓比是固定的。自耦變壓器與同容量的一般變壓器相比較，尤其在變比接近于1的場合顯得特別經濟，所以在電壓相近的大功率輸電變壓器中用得比較多，此外10千瓦以上異步電動機降壓起動箱中得到廣泛使用。

      注：電源與輸入抽頭100%對接，電機與輸出抽頭65%相接，80%抽頭一般空著不接，如起動有困難時可改接80%抽頭。380V電壓輸出65%抽頭電壓為247V，80%抽頭電壓為304V；660V電壓輸出65%抽頭為429V，80%抽頭電壓為528V。

---
